拉电阻的事情
分信号路和外回路
信号路不完整：
上拉电阻：引脚（信号）-电阻-VCC
下拉电阻：引脚（信号）-电阻-GND
外回路必须完整：
VCC - 拉电阻 -GND
上拉电阻
拉电阻的重要性（为什么需要，有什么作用）
- 稳定电位
- 引脚作为通用I/O来说，其基本功能是读取信号(输入)和输出信号。当单片机需要读取引脚电位状态时，读取的结果（高/低电平）取决于外电路（信号）。即按钮按下得到低电平信号，但按钮松开时，如果引脚悬空（外电路无信号）并且芯片内部无上拉电阻，那么该引脚悬空，其电位状态是高电平还是低电平？这很难说。这种现象被称为浮动。在没有信号输入的时候，上拉电阻使电位稳定在高电平。
- 提升驱动能力（输出达不到Vcc，输出达不到Gnd）
- 当单片机需要让引脚输出高电平，但由于后续电路的影响，输出的高电平不高，就是达不到VCC，影响电路工作。所以要接上拉电阻。下拉电阻情况相反，让单片机引脚输出低电平，结果由于后续电路影响输出的低电平达不到GND，所以接个下拉电阻。
- 限流
- 输出限流。

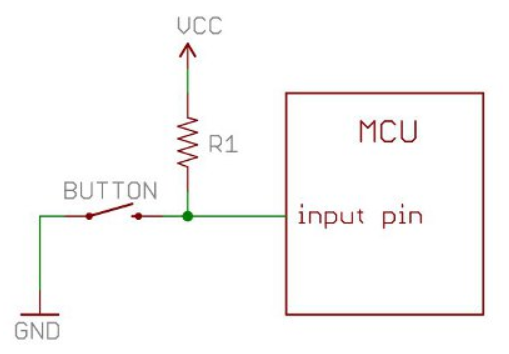

当未按下按钮时，输入引脚将读为高电平状态。

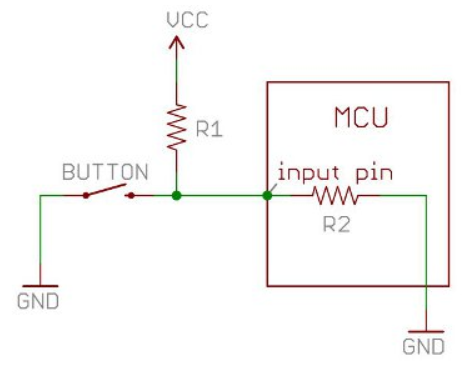

芯片的输入脚内部悬空（内部不接地，或者理解为内部高阻R2），那么在VCC和输入引脚间的电流微乎其微（无电流），那么从Vcc到输入引脚的整条导线上的电位都同为Vcc(电阻上压降为0)，输入引脚电位为高电平。
按下按钮后，输入引脚为低电平。
电流通过电阻流到地。
电阻R1是必不可少的。
没有电阻R1，按钮按下后会引起短路。
上拉电阻值的选取
一般10k即可。
一般规则是使用比输入引脚的输入阻抗（引脚功能配置为输入）（R2）小一个数量级（1/10）的上拉电阻（R1）。微控制器上的输入引脚的阻抗可以在100k-1MΩ之间变化。输入引脚的阻抗R2大约为1MΩ（形成分压器）。当没有按下按钮时，很少量的电流从VCC流过R1并进入输入引脚。
